STORM32 ジンバル

tarot810に久しぶりにsonyカメラを取り付けて撮影の準備
前回N3-AGを取り付けての改造と考えていました



大きなミス
設定中に高度設定を150Mとしたのですが
AGは農業散布用の設定ですので20-50Mを
超える設定が出来ません。何かで縛りを外せると
思うのですが判りませんので採用中止



A2での設定に変えて


スチール写真5秒毎


録画モードと両方出来ますが、
録画ストップしても書きこみ中は止まりますので、
即スチール写真への変更は
受け付けません

ジンバル心臓はSTORM32
アオキ師匠に設定頂いた物です
予備1台も上手く動く様になりました
SONYα6000



[PR]
by tanabatahiko | 2018-08-17 19:39 | SONYカメラと ジンバル | Comments(0)

FANTOM3 もどきテスト飛行

フィールドで電源投入
ピロロロリ信号音、シグナルは良しその後
GPS捕捉状況にシグナルがかわるのですが、
IMU異常信号で
「赤・緑・黄」の点滅になり始動できません
再度パソコンと繋ぎ「アドバンスキャリブレーション」を再設定
手に機体を持ってのキャリブレーションもおこないました。

異常解消


今度はGPS捕捉最後は青点滅状態で回復
よかったゴミになる所でした。



軽快です。
ファントム3のボデイから?モーターマウントは水平ではなく
回転方向によって左右どちらかに軸が傾いています
この辺のノウハウをDJIは持っているのでしょう
他のドローンにも流用すれば
ダウンフォースの気流が安定して?
飛ばしやすい機体となるかも
何度にするかは???
早速「TAROT650」にパクッて、みます


小鳥さんもびっくり垂直上昇と下降はゆれもなく
(下降速度は1.0m/秒以下)でゆっくりと
降しますので150m上空だと
2.5分必要、 時間の余裕が要る事になります。


カメラを水平にするとペラが写りますが
脚は下向きでも邪魔にならないようです


電池3S-3700mAでは飛行時間8分位が限度でしょうか、
10.5Vで回収、残25㌫
3S-4200mAを積む余裕が有りそうですので早速:::

上空での空撮時間は4-5分ですが鉄道写真の空撮できるか
安全地帯から行ってみましょう

田んぼの稲新緑と、空が青で綺麗といいたいが
ちょっとくすんでいます残念
(カメラはGOPRO3ホワイトでの撮影)



[PR]
by tanabatahiko | 2018-07-19 07:23 | SONYカメラと ジンバル | Comments(0)
何とかファントム3のケースに収まり

FPV用のアンテナはシッポのようです残念ながら
実機のように中には入れられませんでした
パックリと電池投入口が開いてますが:
:これもそのままとなります


ジンバルを前にせり出させましたのでファントムの脚は
真下を撮影しても入らないと思います

結構ごちゃごちゃ


機体重量1120g+バッテリー280g=1400gです
(ジンバル,GOPRカメラ、FPV送信機、IOSDmini付属での重量)


GPSは後ろ側にセット
飛んで何ぼの世界ですので安定飛行してほしい:::



[PR]
by tanabatahiko | 2018-07-18 07:16 | SONYカメラと ジンバル | Comments(3)


蓋は閉まりそうです
一度パッチンと閉めるとちっちゃな爪が付いてて開けづらくなりますので
画像(FPV)送信機、電源分配配線などが中に入りきりません。

二度と蓋を開ける事の無い様に。FPVの確認
モーターの回転方向、LED、受信機のアンテナ
GPS取り付け位置は外付け




[PR]
by tanabatahiko | 2018-07-17 07:30 | SONYカメラと ジンバル | Comments(0)

FANTOM3ケース

今までの機体の中身を移植します
ESCはこんな配置となり補強リブを落とします


少しは軽くなる様です


ジンバルのカーボンステーは新たにファントムのお腹から足が写りますので少し出っ張る様にしたいと思います
その分後方側にバッテリーを後退させ前後のバランズを取りたいと思います。
タロットジンバルを分解しないとカーボンステーは抜けません合いマークをつけておかないと組み立てで苦労します

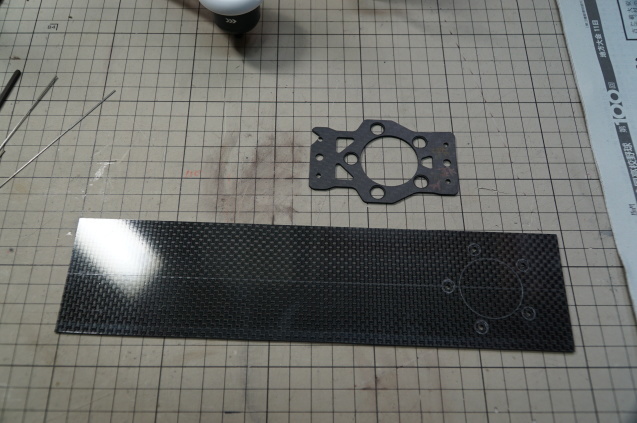

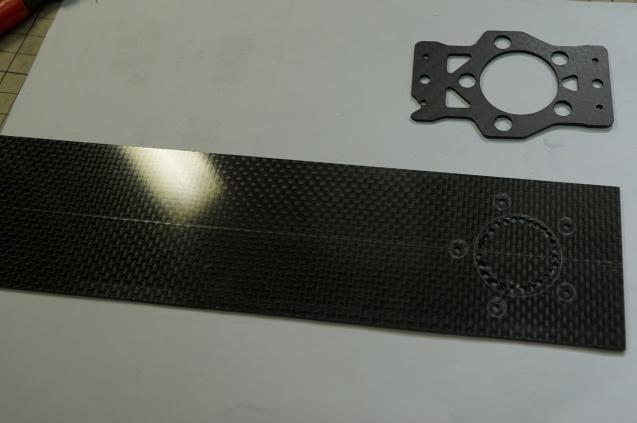

1.2mmカーボン縦切したもの(糸のこ歯2枚使用)
穴はドリルとヤスリで成形



取り付け位置の決定と配線の仕舞い
これが重要


これ以上は入りません外に出すしかありません
ここまでくれば;;;


[PR]
by tanabatahiko | 2018-07-16 13:02 | SONYカメラと ジンバル | Comments(2)

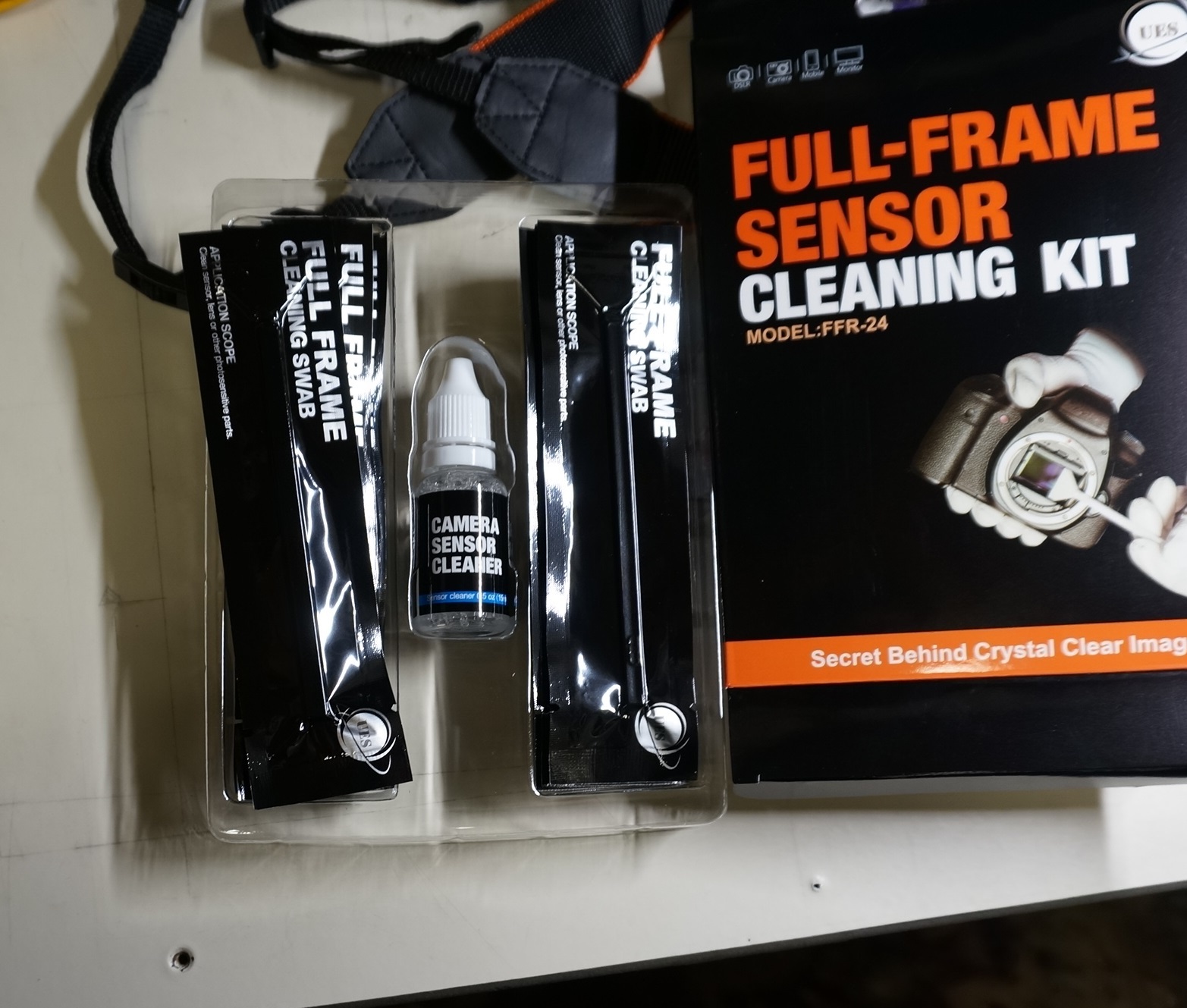

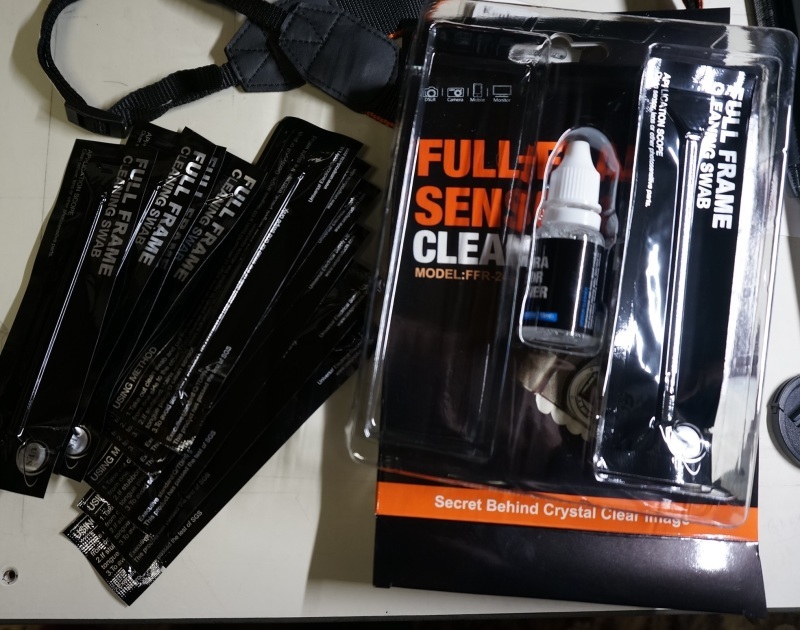

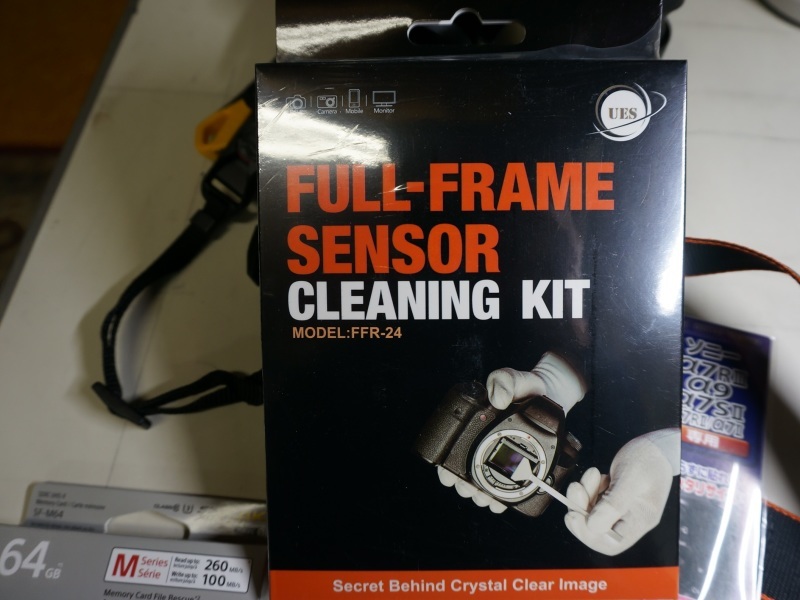

この目薬の様な容器の液体が何か知りたくて購入
無水エタノールと同じ匂いがしました
何か鼻薬が混ぜてあるのかも(判りませんが)

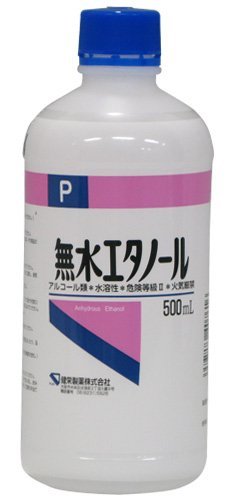

当分ありますが所有の無水エタノール500mlで代用できそうです






[PR]
by tanabatahiko | 2018-04-18 07:29 | SONYカメラと ジンバル | Comments(0)

Anchor Link

ストラップアダプター
三脚使用時に外せます
邪魔にならなくて重宝


カメラ2台分とストラップ1本用でセットです

バックに入れるときも外せていい感じ






[PR]
by tanabatahiko | 2018-04-17 07:28 | SONYカメラと ジンバル | Comments(0)

画像テスト

(f6.3 1/100 ISO500) α6000で画像サイズを変えて撮影
約9倍に拡大した画像



6Mで撮影して9倍拡大トリミ

ブログ画像は 800x533



12Mで撮影して9倍拡大






24Mで撮影9倍拡大
老害視力のある当方にとって何の変化も見れず
結論としてブログ掲載は
高画素の意味が?
ひたすら「ピント合って頂戴と!!」カメラ頼りとの結論













[PR]
by tanabatahiko | 2018-04-11 20:00 | SONYカメラと ジンバル | Comments(0)

道の駅阿武

惣郷川橋梁の杉の木での模型イイですねー
改めて単線橋梁の素晴らしさ実感です


[PR]
by tanabatahiko | 2018-03-11 18:08 | SONYカメラと ジンバル | Comments(1)

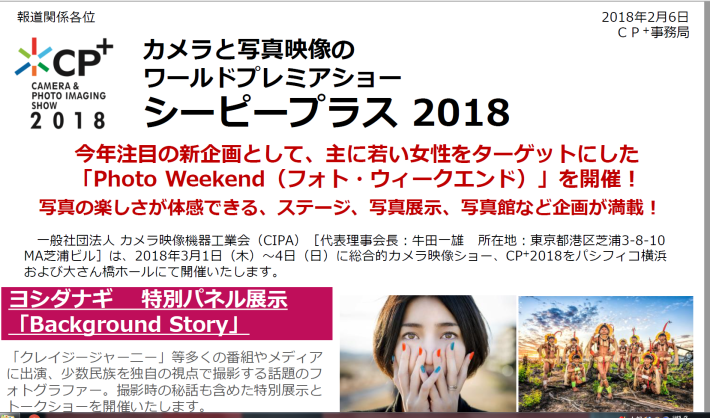

CP+(シーピープラス)2018


SONYのカメラα7RⅢが発売されて
このイベントでα7Ⅲの?α7SⅢの発売?情報みたいなのがあるかな??
行ってみたいな!!
