ドローンで農薬散布 TAROT X8の製作(13)ISOD画面

iOSD MARKⅡに変えてのモニター表示です
iOSDminiとほとんど同じですが 右上GPS捕獲数の下にAV1の表示が出ます
カメラを2台まで管理できますが1台しか入力してませんのでこの表示があります。

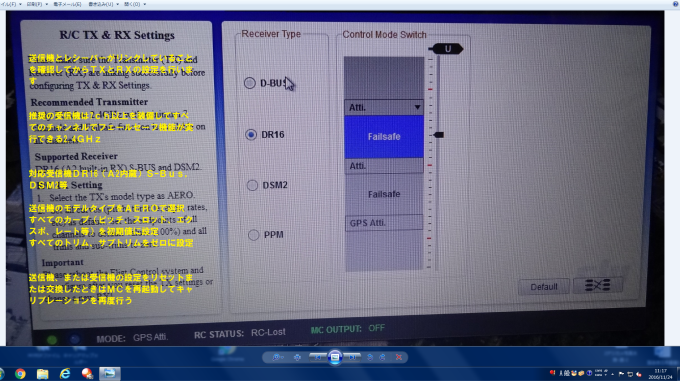

画面指示 GPSモード

ATTIモード表示


F/Sモード表示
Uは7chに指定されてますので送信機の7chを3ポイントスイッチSEにファンクションを指定

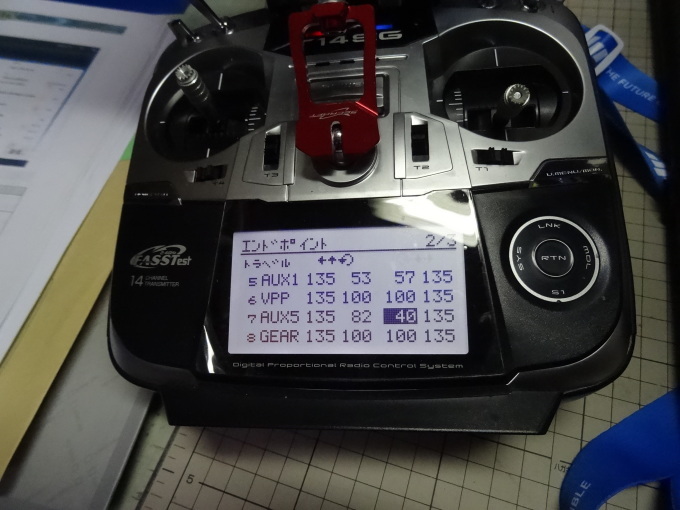

エンドポイントは100%から80%近くに上下を狭めて青い帯に入れる必要があります
フェールセーフの入れる方法としては





hold位置は100%から40%近くに設定して狭めておいて




フェールセーフ7chをHOLDからF/Sに変えてRTN(リターン)1秒押すと
F/S時(送信機の電波が来ないと判断したとき)の設定ポイントを記憶させます
設定後はエンドポイントをもとの80パーセント位に設定するとATTIの青帯示す位置の戻します
フェールセーフの送信機の仕組みを理解して使用する必要があります
