ドローンで農薬散布 TAROT X8の製作(4) 脚取り付け

機体が大きいのと,アームをたたんだ状態での配線の確認、中央の電源コードが垂れ下がり邪魔、
で先に脚を取り付けしてからアームの造作をします

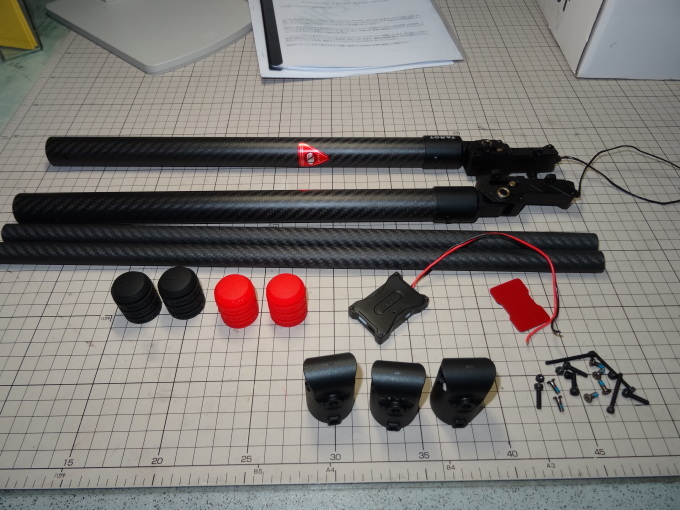

脚の部品はこれだけ四角い箱は開脚を制御用アンプです

例により中華製の付属説明書は、らしき図しかありません特にX8ははしょりが多く
想像です

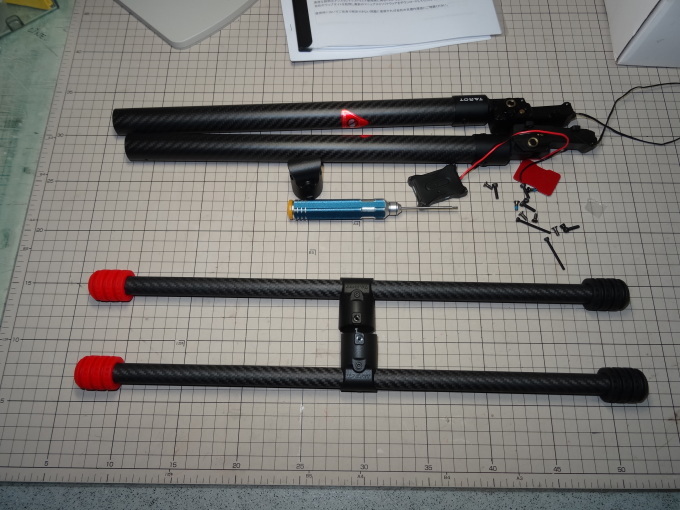

ここは問題はありません

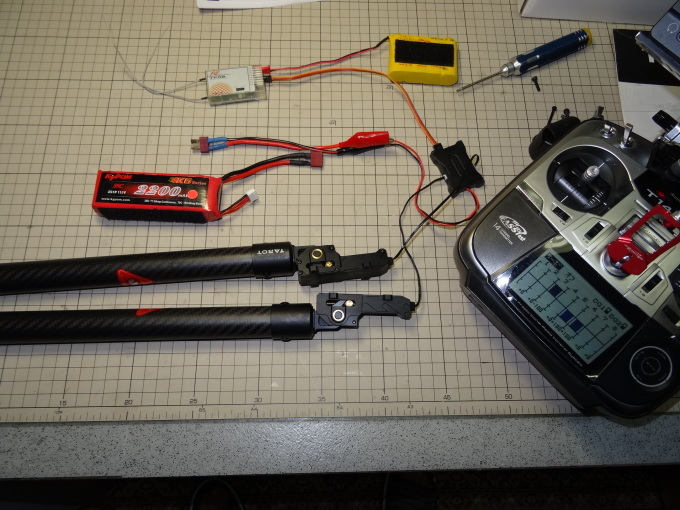

脚が開いた状態で入ってますので閉脚する必要がありますので仮の受信機と
アンプに2個の足開脚モーターをつなぎます
アンプには受信機につなぐコネクタがありますがコードは入ってませんので
おもちゃ箱から


送信機とつなぎ仮の5CH目で操作して閉状態にします



この茶赤黄コードは付属しません通常の受信機につけるオスオス
電源は3S~6Sまで直接OKです
このアンプの詳細スペックは「Rosa’s」のサイトでドローン部品の脚に出てますので是非
見ておいたほうがいいと思います。私は今回2度目ですので
なんとなく分かりますが::::
F/Sモードも有り自ら脚を閉じる事もできるそうです
ランプ点滅で状態を知らせますが小さくて上空からは見えないです

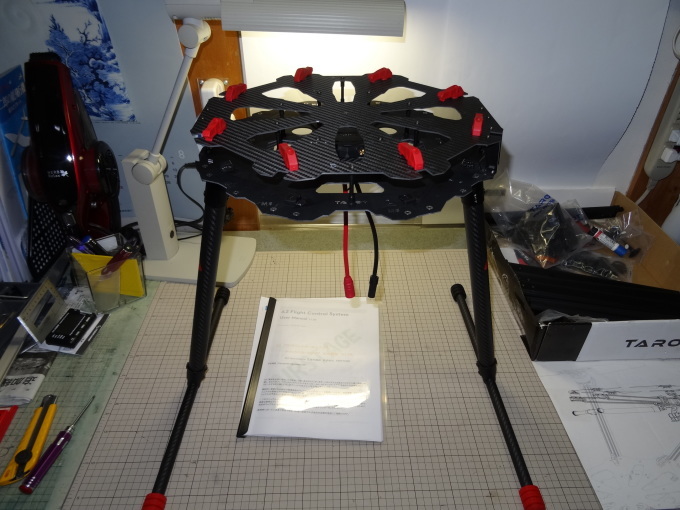

4箇所ねじ止めですあらかじめの決められた穴位置がありますので
穴を開ける事がなく楽チンです
中央のぶっとい電源コードが邪魔ですね



蓋ははずさなくても脚までは取り付けられます



この状態で次ぎは蓋をはずしてお腹の下にリポ電池のステーを取り付けてとなります
