ドローン用 散粒機 その8 シャッターリンケージ

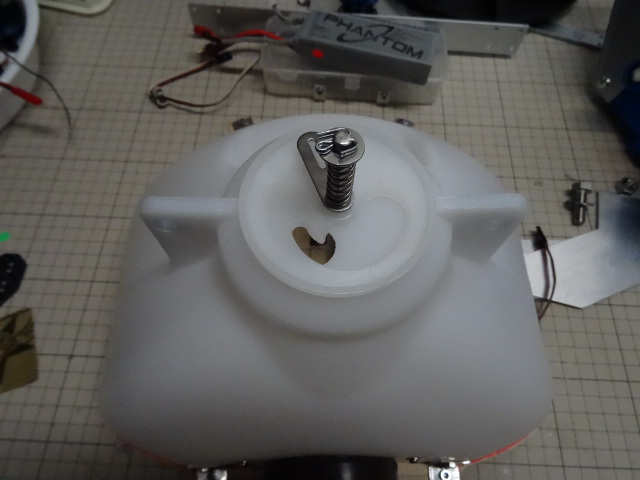

シャッターは切欠いたディスクをスプリングで抑え、回転させます
サーボのヒンジで制約がありますが、どこまで開閉範囲にするか
1kg粒剤ではこの状態MAXでOK?かな。

ドローン用 散粒機  その8 シャッターリンケージ_a0280584_09270594.jpg

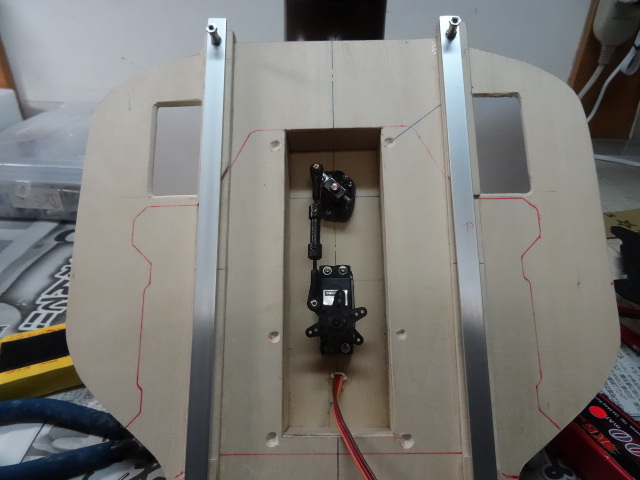

平のアルミ板はドローンに取り付ける為の挟み込み用のステーですが、
タワミがありますのでアングルに変えます
M3ボルト→M4ボルトにして固定します

ドローン用 散粒機  その8 シャッターリンケージ_a0280584_09270899.jpg

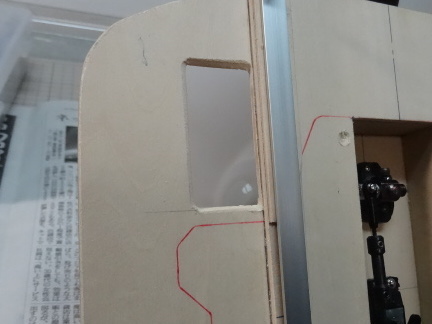

のぞき窓:開閉状態
左右開けます。開閉の確認?
後で透明な塩ビ板で覆います

ドローン用 散粒機  その8 シャッターリンケージ_a0280584_09275996.jpg

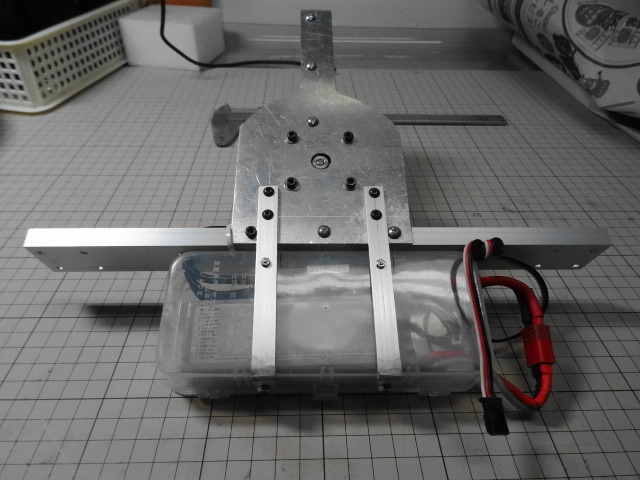

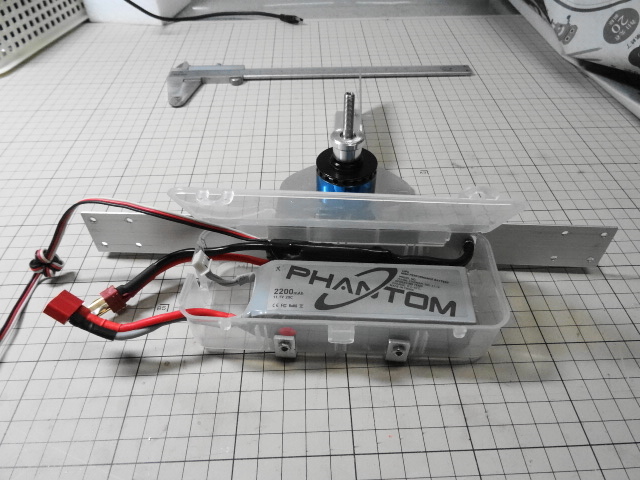

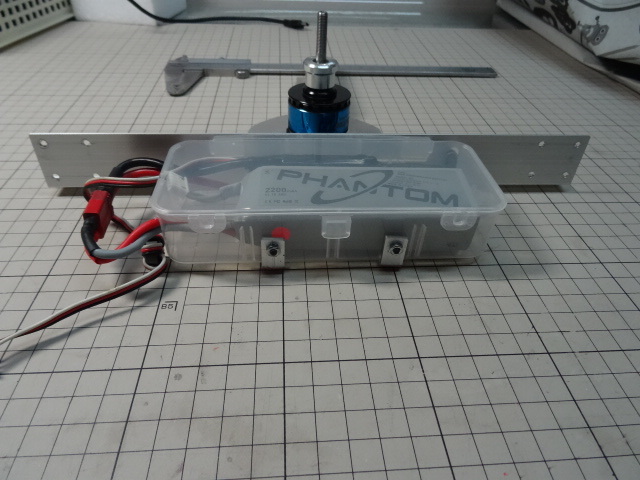

モータ用電源とアンプを入れるボックス

ドローン用 散粒機  その8 シャッターリンケージ_a0280584_09262626.jpg

ドローン用 散粒機  その8 シャッターリンケージ_a0280584_09263156.jpg

ドローン用 散粒機  その8 シャッターリンケージ_a0280584_10032864.jpg

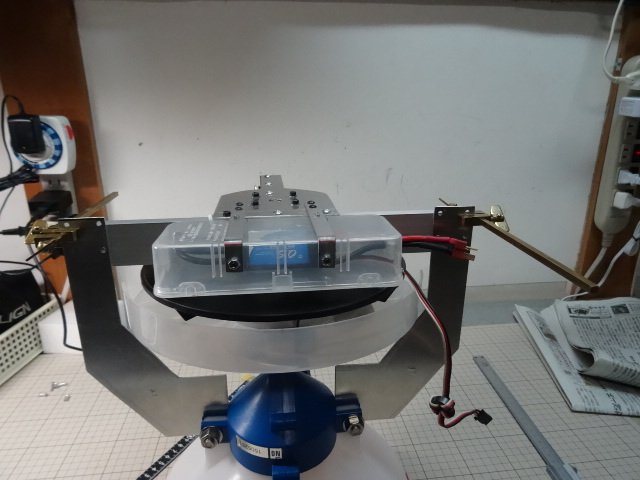

羽根の上下位置を修正

上げます5mm(写真では下げる方向)
ドローン用 散粒機  その8 シャッターリンケージ_a0280584_10032664.jpg

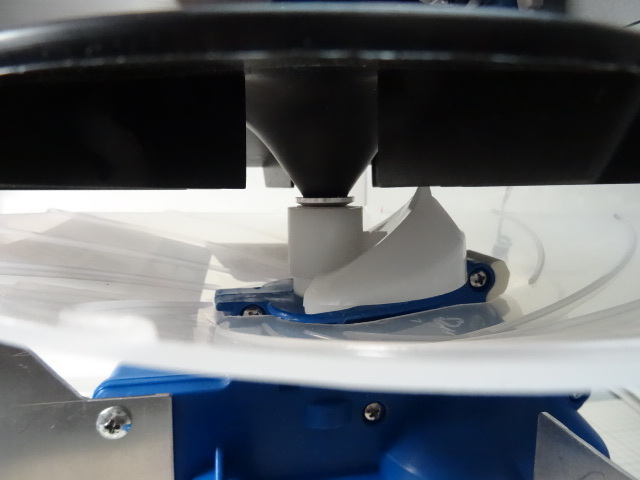

軸隙間、傾きがとれてほぼOK?

ドローン用 散粒機  その8 シャッターリンケージ_a0280584_10032367.jpg
